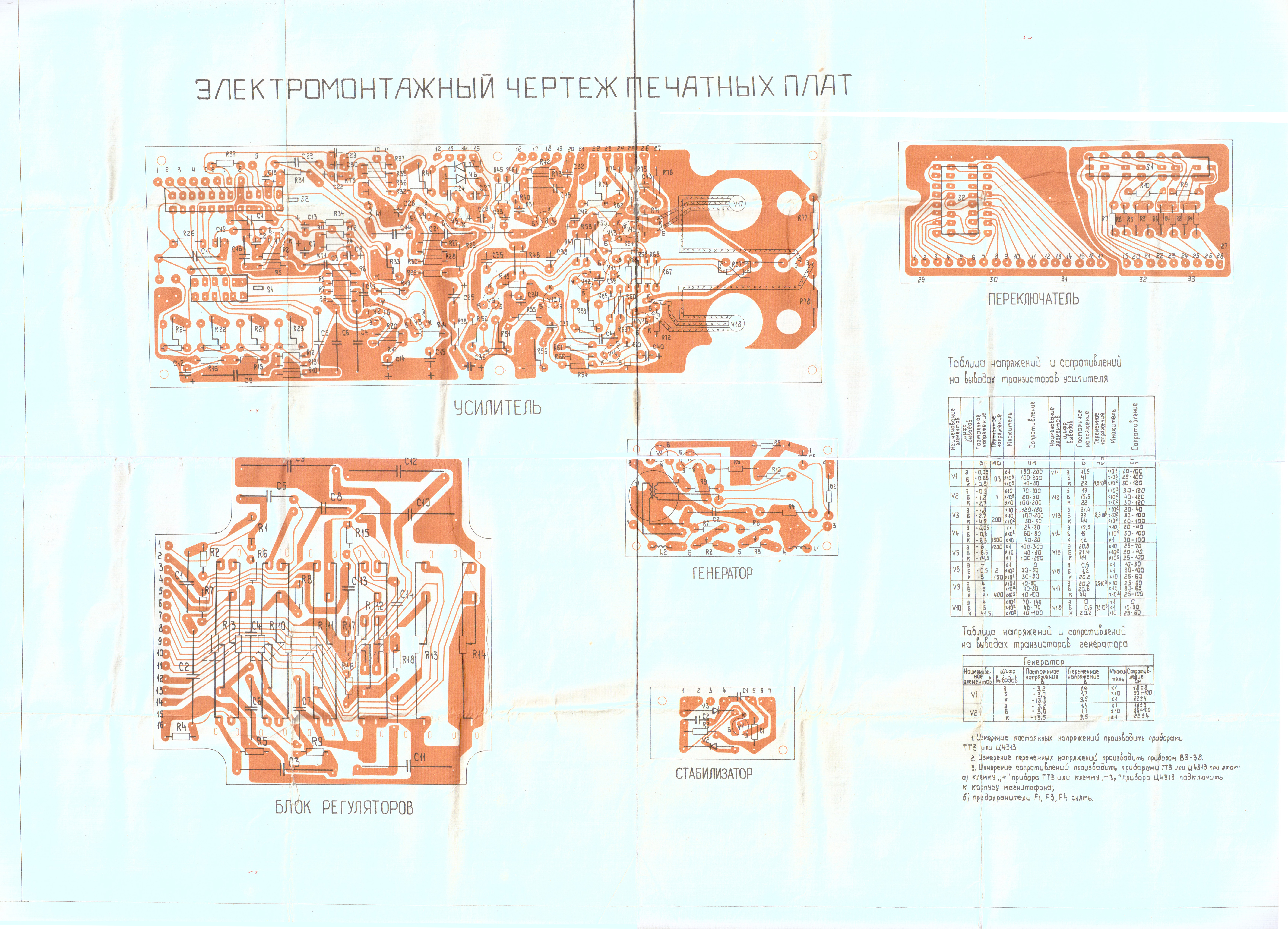

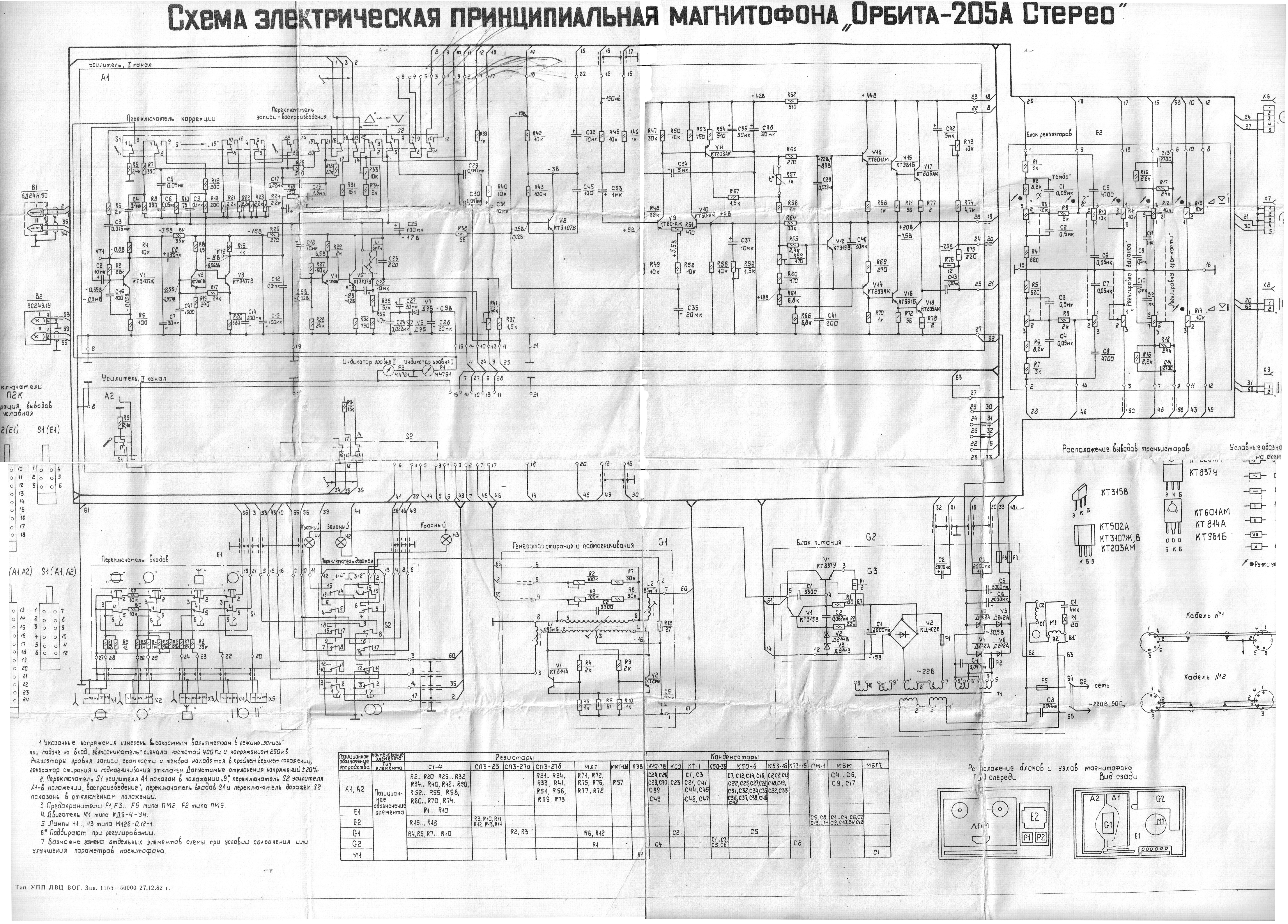

Schematics and PCB layout for Orbita 205a tape recorder / Схема и печатная плата магнитофона Орбита 205а
В интернете встречается схема от ревизии “С”, исполненой на германиевых транзисторах серии МП.
После продолжительных поисков мне все-таки удалось отыскать схему от ревизии моего магнитофона (“А”). За представленные файлы спасибо пользователю Snejin с форума Отечественная радиотехника ХХ века!
Внимание! Картинки очень большие (~20МБ). Встроенный предпросмотр фото (по клику) может тупить или не работать совсем.
Прямые ссылки для скачивания:
